한국전력기술 플랜트 네비게이터 소프트웨어
view : 922
KCMS 3D 플랜트 내비게이터는 3D 모델 통합, 경로 생성, 화재 지역 표시 및 파일 관리 기능을 제공하여 플랜트 운영의 효율성과 안전성을 획기적으로 개선한 소프트웨어 솔루션입니다.
[ 2022.08 ]
구축 배경
• 복잡한 3D 모델 데이터를 통합하고, 쉽게 관리 및 접근할 수 있는 시스템의 필요
• 작업자의 안전을 보장하고, 비상 상황 시 신속한 대응을 가능하게 하는 안전 경로 실시간 제공 기능 필요
• 플랜트 내에서의 이동 및 작업 공정의 효율성을 개선하기 위한 명확한 경로 지정 및 관리 기능 필요
• 화재와 같은 비상 상황 발생 시, 직원들의 신속한 대피 및 안전한 경로 안내를 통해 재난 대응 능력 강화 필요
구축내용
기본 환경 구축 및 모델 변환
• Navisworks 파일 추출 및 변환을 통한 모델 리스트 작성 및 색상 지정
• 위치 보정 및 일부 모델 경량화 작업을 수행하여 층별 전층 모델 구축
내비게이터 기능 개발
• KCMS 3D 및 Microstation 모델 통합
• 객체 형상, 위치, 속성 정보 표시
• 3D 모델 파일 불러오기 및 경로 설정 기능 개발
플랜트 내비게이터 파일 관리
• 플랜트 내비게이터 파일의 생성, 저장, 읽기 기능 개발
• 객체 찾기 및 정보 확인, 유형별 레이어 숨기기, 보행자 접근경로 생성
성공/실패 경로 및 화재 지역 표시
• 다중오동작 분석 결과를 통한 성공, 실패 경로 및 화재 지역 표시 기능 구현

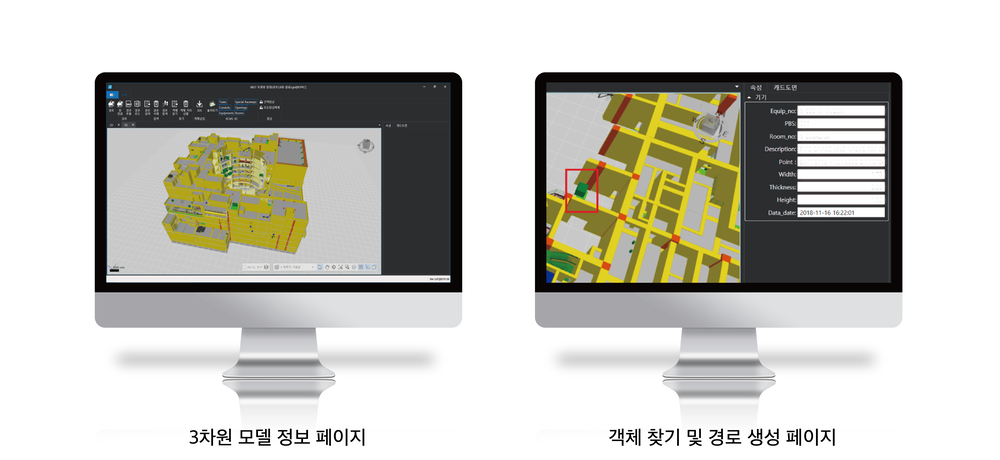

솔루션 화면 이미지
구축 성과 및 효과
KCMS 3D 플랜트 내비게이터의 구축을 통해 플랜트의 3D 모델링 데이터를 효과적으로 활용할 수 있는 내비게이션 시스템을 제공하였습니다. 이 시스템은 사용자에게 정확한 위치 정보 및 경로 안내, 화재 등 비상 상황 시 대응 경로 제시 등을 가능하게 함으로써, 플랜트 운영의 효율성 및 안전성을 크게 개선하였습니다.
